Kapitel 2 von 6 · Anlegen & bearbeiten
Projekte aufbauen und gezielt ändern.
Ein neues Projekt anlegen, Geräte aus Produktdaten hinzufügen, Parameter und Verknüpfungen anpassen – und jede Änderung prüfen, bevor sie als eigene Datei gesichert wird.
01
Ein Projekt von Grund auf
KNX Atlas legt neue Projekte an. Du baust die Topologie mit Bereichen und Linien und die Gebäudestruktur mit Gebäuden, Etagen und Räumen auf und ordnest die Geräte darin ein.
Die Projektdatei wird in dem Aufbau geschrieben, den auch die ETS für ein neues Projekt verwendet. Gesichert wird sie wie jede Bearbeitung über „Sichern unter“ als eigene, passwortgeschützte Datei.
02
Geräte aus Produktdaten
Geräte kommen aus den Produktdaten der Hersteller ins Projekt. KNX Atlas bietet dafür drei Quellen und verwaltet die verwendeten Produkte in einer eigenen Produktbibliothek auf dem Gerät.
Produktbibliothek
Bereits importierte oder geladene Produkte direkt wiederverwenden.
.knxprod-Dateien
Produktdateien der Hersteller über die Dateiauswahl importieren.
KNX Online Catalog
Produkte im öffentlichen Katalog der KNX Association suchen und laden – ohne Konto.
Applikation aktualisieren
Bei unterstützten Produkten die Applikation eines Geräts aktualisieren oder wechseln, wie in der ETS.
03
Parameter, Adressen und Verknüpfungen
Bearbeitet wird in einer bewusst gestarteten Editor-Sitzung. Die App zeigt, welche Einträge veränderbar sind; das hängt von den Produktdaten, dem Projektzustand und gegebenenfalls den Secure-Anforderungen ab.
Die Eingabe richtet sich nach dem jeweiligen Parameter und seinen Regeln. Abhängigkeiten innerhalb der Parameterseiten werden berücksichtigt, und ein abgelehnter Wert wird erklärt, statt stillschweigend übernommen zu werden.

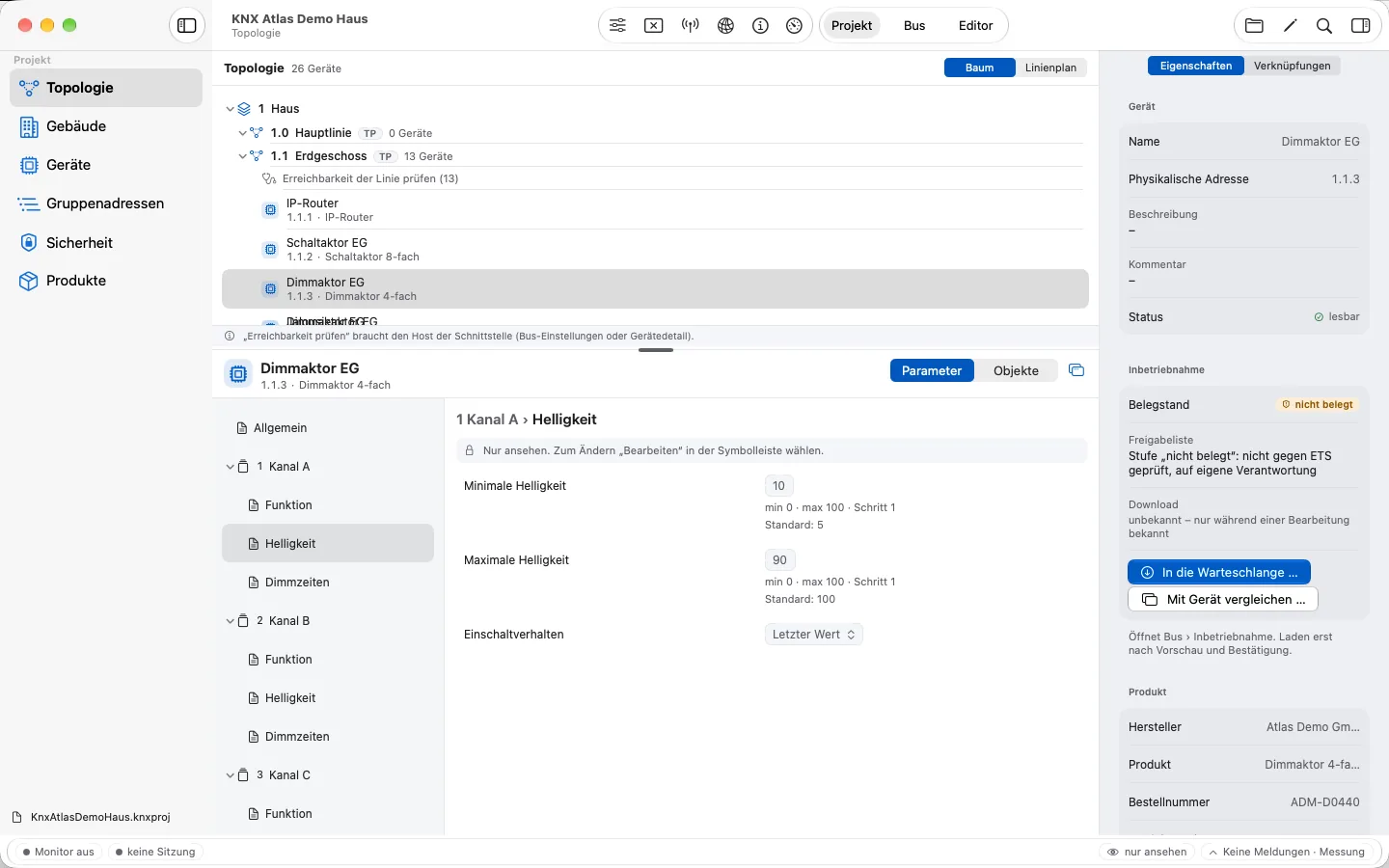

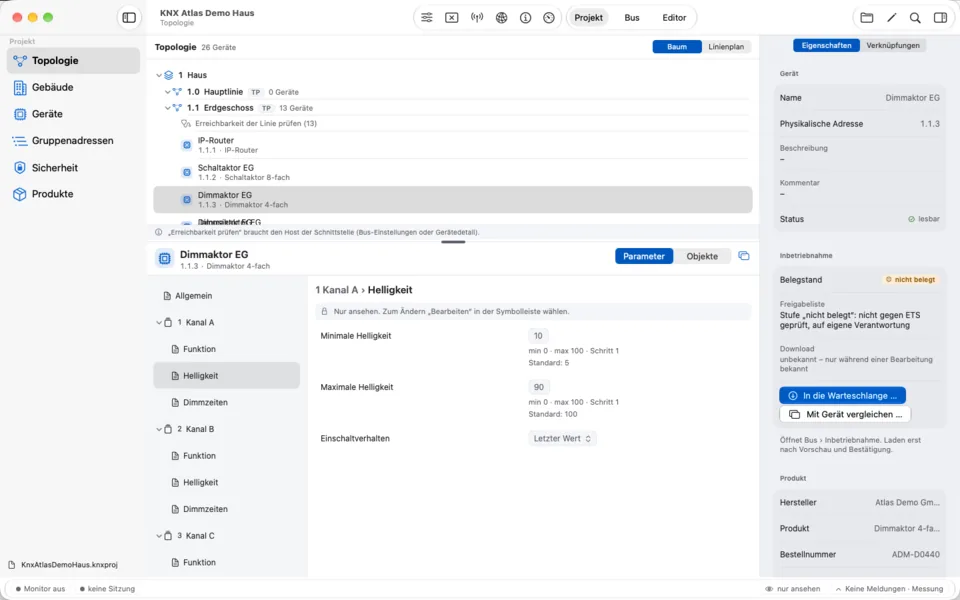

Parameterwerte
Werte über die passenden Eingabefelder ändern.

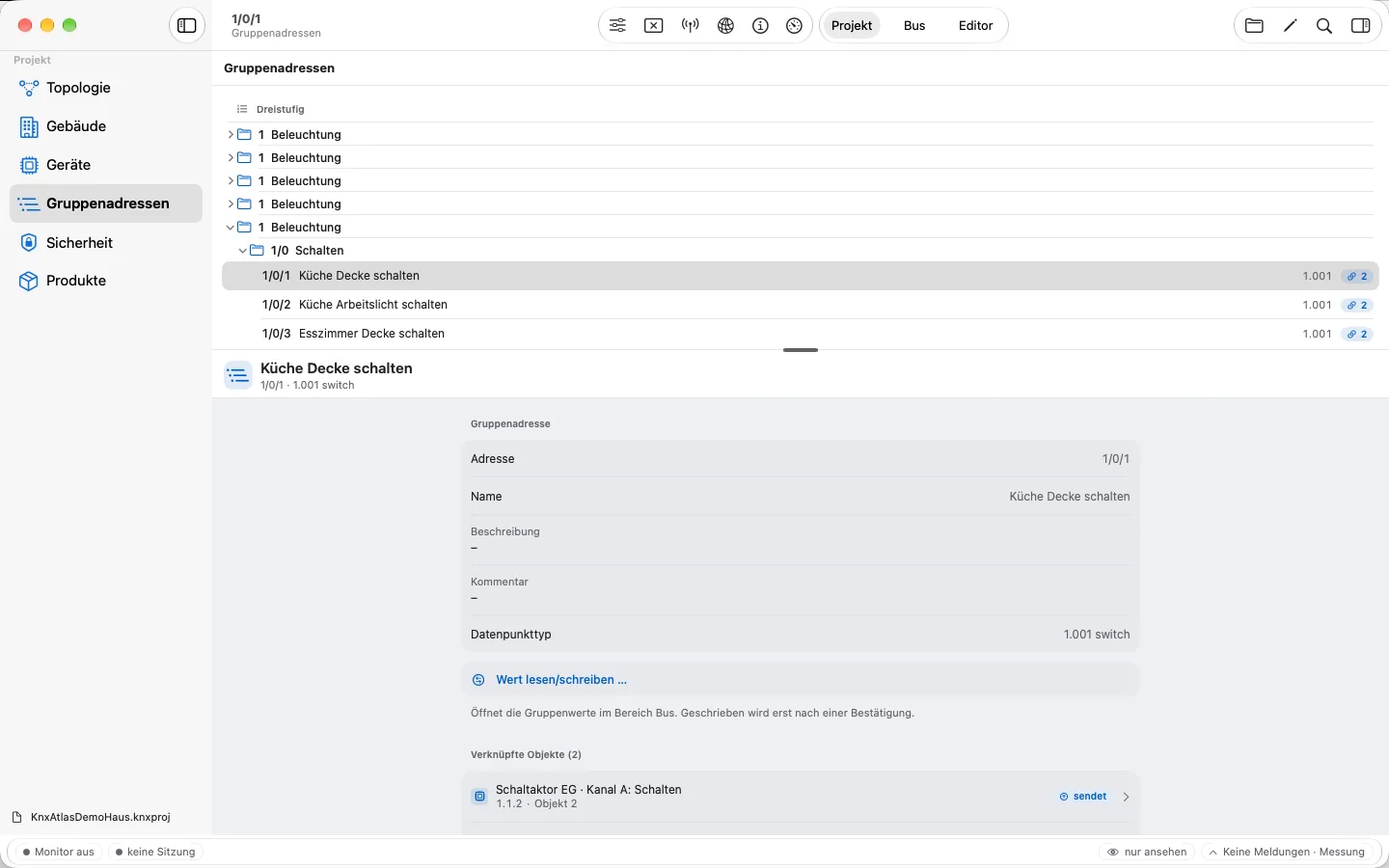

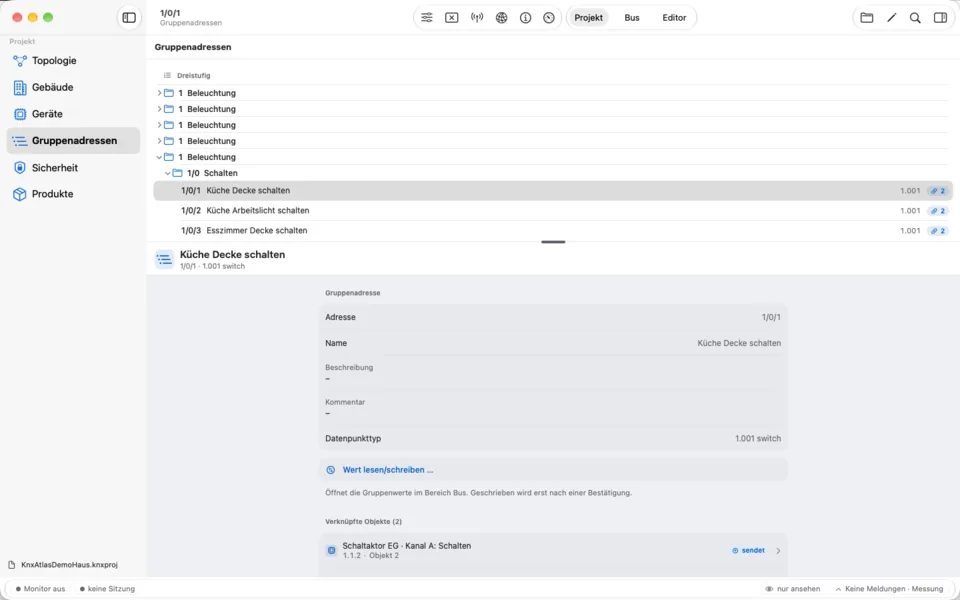

Gruppenadressen
Adressen anlegen, umbenennen oder löschen, soweit die Prüfung es zulässt.
Verknüpfungen
Objekte mit Gruppenadressen verbinden, lösen und die sendende Adresse festlegen.
Objekteinstellungen
Unterstützte Flags und Prioritäten eines Kommunikationsobjekts anpassen.
04
Nicht nur den neuen Wert sehen
Die Änderungsübersicht zeigt alle angenommenen Änderungen mit ihren Bezeichnungen. Rückgängig und Wiederholen helfen, Varianten auszuprobieren oder einen einzelnen Schritt zurückzunehmen.
Unter „Wirkung“ prüfst du die Auswirkungen auf die betroffenen Geräte – bis zu den daraus berechneten Konfigurationsdaten und Tabellen. Prüfmeldungen benennen Einschränkungen oder Gründe, aus denen eine Änderung nicht übernommen werden kann.
05
Das Original als Ausgangspunkt behalten
Die erste Ausgabe erfolgt über „Sichern unter“ in eine eigene Datei; die ursprüngliche Projektdatei wird nicht überschrieben. Eine von KNX Atlas geschriebene Datei kannst du danach weiterbearbeiten und erneut sichern.
Nicht gesicherte Änderungen sind sichtbar markiert. Auf dem Mac fragt die App beim Schließen nach; auf iPad und iPhone solltest du vor dem Wechsel in andere Apps sichern.
06
Zurück in die ETS
Die ETS prüft die Signatur einer Projektdatei. Ein von KNX Atlas geschriebenes Projekt öffnet sie deshalb erst, nachdem es neu signiert wurde; vorher weist sie es zurück. Wenn das Projekt später wieder in der ETS weitergeführt werden soll, ist das vor der Bearbeitung zu bedenken.
Sichern verändert ausschließlich die Projektdatei. Die reale Anlage erhält neue Parameter, Adressen oder Applikationen erst durch die Inbetriebnahme.
Häufige Fragen
Was kann ich in einem Projekt ändern?
Parameterwerte, Gruppenadressen, Verknüpfungen zwischen Objekten und Gruppenadressen sowie unterstützte Flags und Prioritäten. Außerdem kannst du Topologie und Gebäude aufbauen, Geräte hinzufügen oder entfernen und bei unterstützten Produkten die Applikation aktualisieren. Was im Einzelfall möglich ist, hängt von den Produktdaten ab.
Wird meine ursprüngliche Projektdatei verändert?
Nein. Beim ersten Sichern legt KNX Atlas über „Sichern unter“ eine eigene Datei an. Die ursprüngliche Datei bleibt erhalten.
Wirkt sich eine Änderung sofort auf meine Anlage aus?
Nein. Der Editor ändert das Projekt, und auch das Sichern überträgt nichts in ein Gerät. Dafür ist die Inbetriebnahme zuständig – ein eigener Vorgang mit Vorschau und Bestätigung.
Brauche ich ein Konto für den KNX Online Catalog?
Nein. KNX Atlas sucht im öffentlichen Katalog ohne Anmeldung. Gesendet werden nur dein Suchbegriff und die Produkte, die du laden möchtest.
