Kapitel 1 von 6 · Projekte erkunden
Die Anlage verstehen. Bis ins Detail.
Topologie, Linienplan, Gebäude, Geräte und Gruppenadressen sind verschiedene Zugänge zu demselben Projekt. KNX Atlas hält die Zusammenhänge greifbar, wenn du zwischen ihnen wechselst.
01
Mit dem vorhandenen Projekt beginnen
KNX Atlas öffnet ETS6-Projektdateien (.knxproj). Für ein passwortgeschütztes Projekt gibst du das zugehörige Passwort ein; auf Wunsch merkt sich die App es im Schlüsselbund des Geräts. Das Projekt wird direkt in der App verarbeitet – eine ETS-Installation oder ein Windows-Rechner ist dafür nicht nötig.
Der Startbildschirm bietet den Einstieg über eine Datei und eine Liste zuletzt geöffneter Projekte. So kommst du zu einem bekannten Projekt zurück, ohne dich jedes Mal durch den Dateidialog zu bewegen.
02
Mehrere Wege durch dieselbe Anlage
Manchmal kennst du die physikalische Adresse, manchmal nur den Raum oder den Gerätenamen. Die Projektansichten helfen dir, mit der Information zu beginnen, die du gerade hast – und führen alle zu denselben Details.

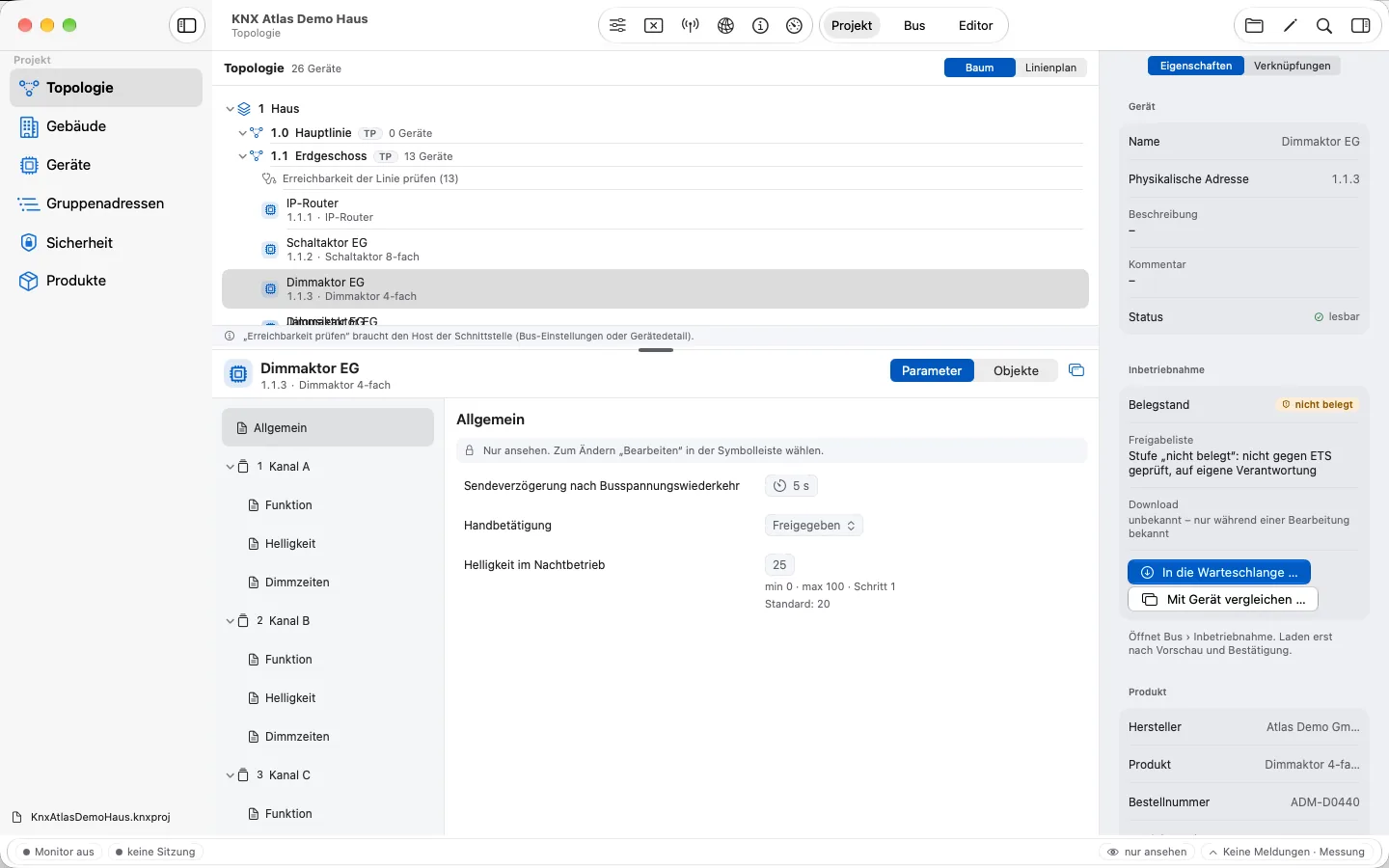

Topologie
Bereiche und Linien als Baum – der technische Zugang zu den Geräten.

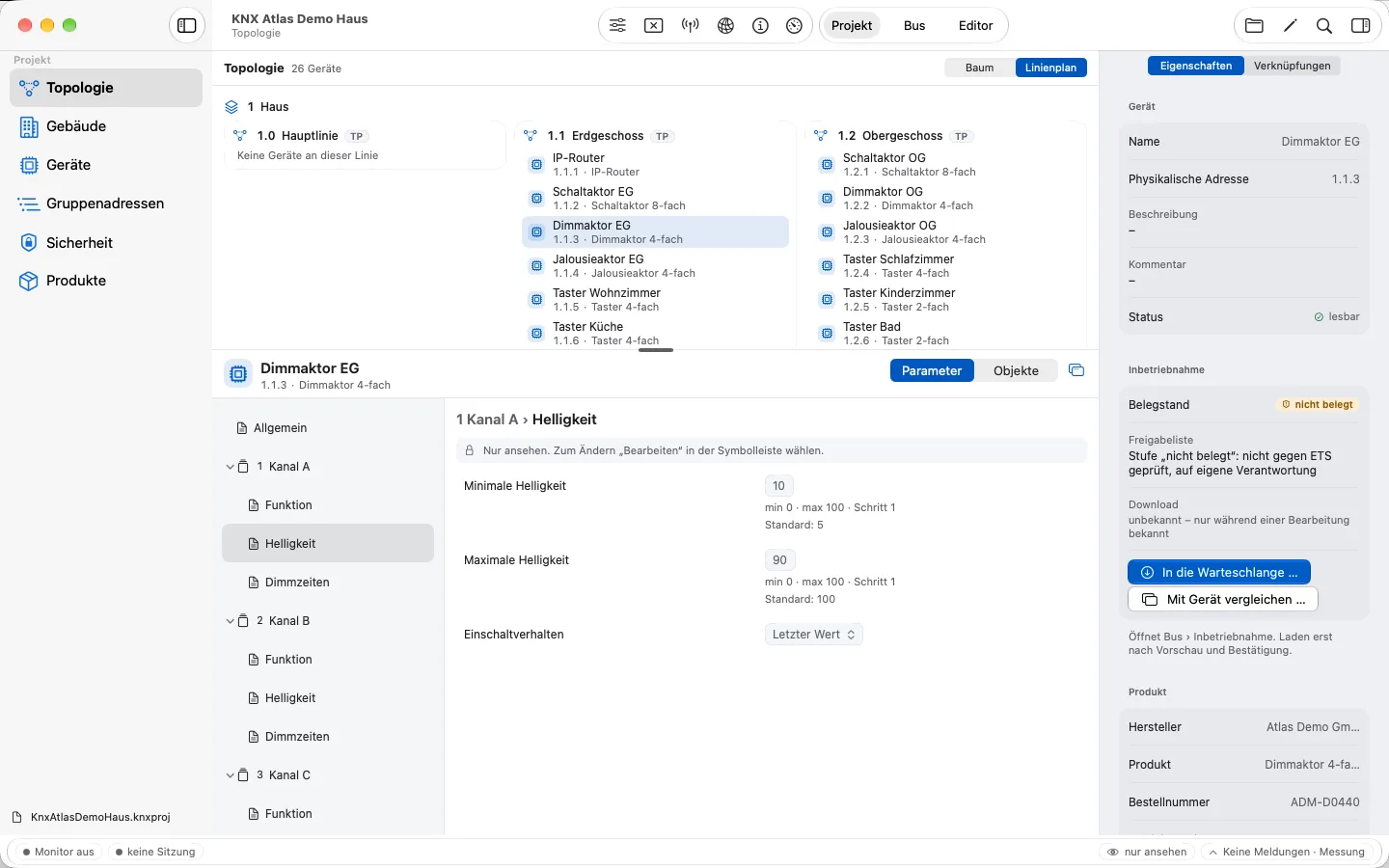

Linienplan
Dieselbe Topologie als Plan mit nebeneinanderliegenden Linien.
Gebäude
Gebäude, Etagen und Räume als räumliche Orientierung.
Geräte
Eine direkte Liste mit Adresse, Produkt, Applikation und Status.
Gruppenadressen
Adressen mit Datenpunkttyp und verknüpften Objekten.
Sicherheit
Schnittstellen, Tunnel und gesicherte Gruppenadressen des Projekts.
03
Vom Gerät zu seinen Funktionen
Die Geräteansicht verbindet Übersicht, Parameterseiten und Kommunikationsobjekte. Parameter erscheinen in der Struktur der Produktdaten – mit Wertebereich, Schrittweite und Standardwert. Je nach Typ kommen Auswahl, Schalter oder Wertefelder zum Einsatz.

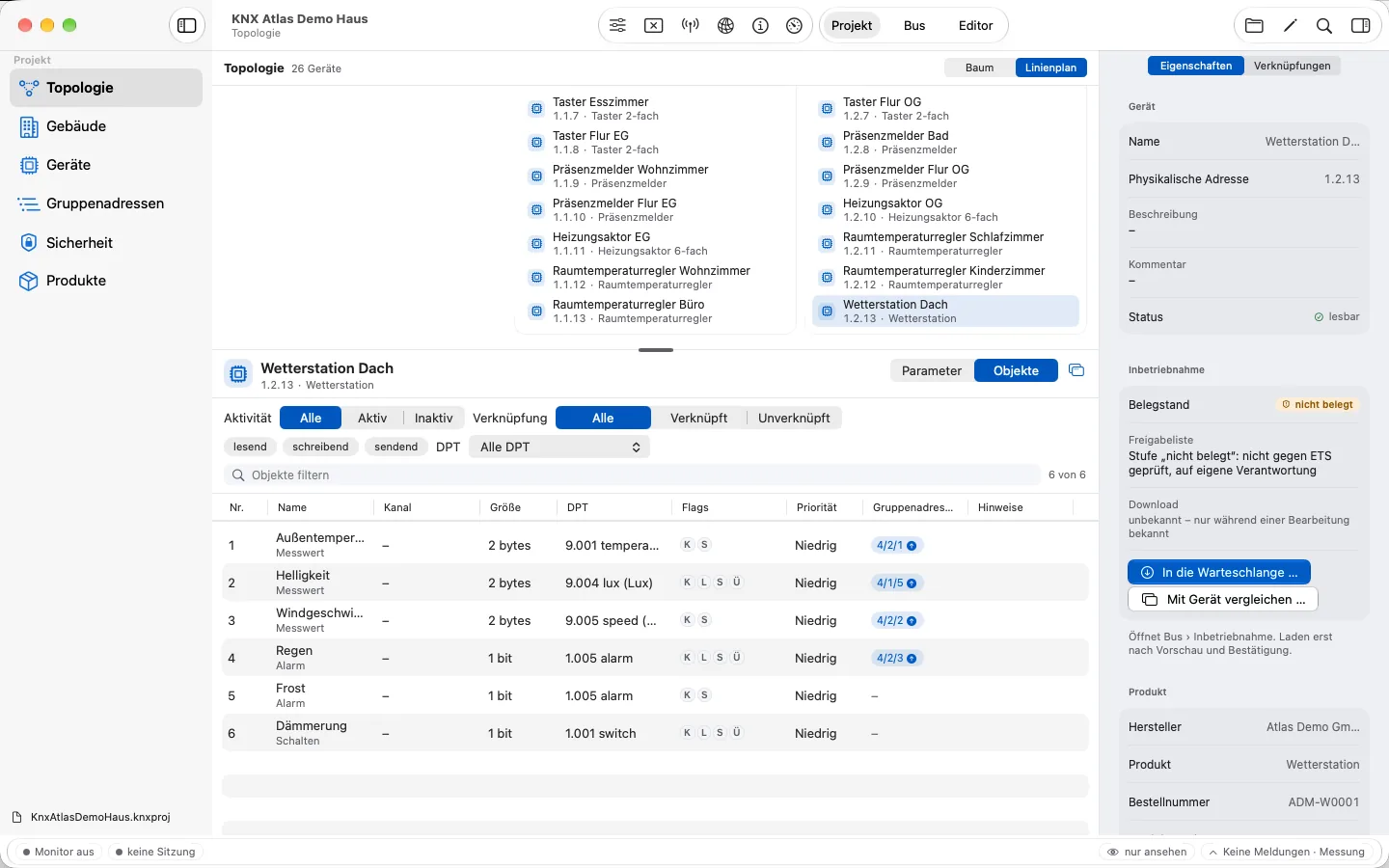

Bei den Kommunikationsobjekten grenzen Filter die Liste ein: aktiv oder inaktiv, verknüpft oder unverknüpft, lesend, schreibend oder sendend, nach Datenpunkttyp. Verknüpfte Gruppenadressen zeigen, wie ein Objekt in das Projekt eingebunden ist.
Auf dem Mac hält der Geräteinspektor Eigenschaften und Verknüpfungen neben dem Arbeitsbereich bereit, und ein Gerät lässt sich in einem eigenen Fenster öffnen. Auf dem iPhone sind Übersicht, Parameter und Objekte als Segmente erreichbar.
04
Suchen, auswählen, weiterarbeiten

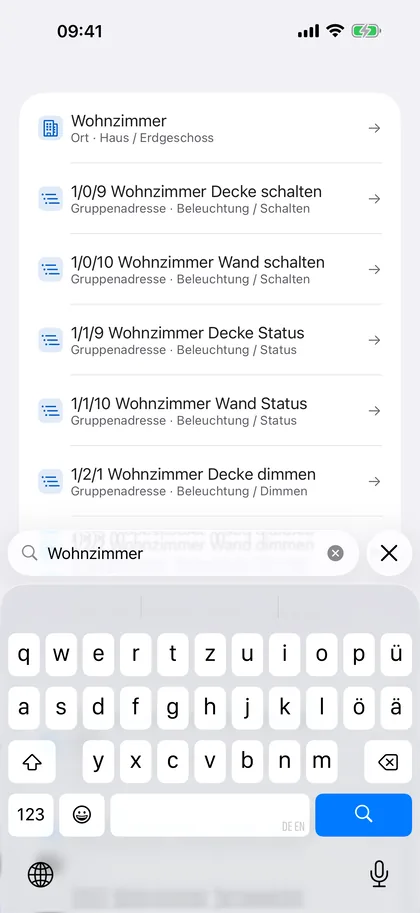

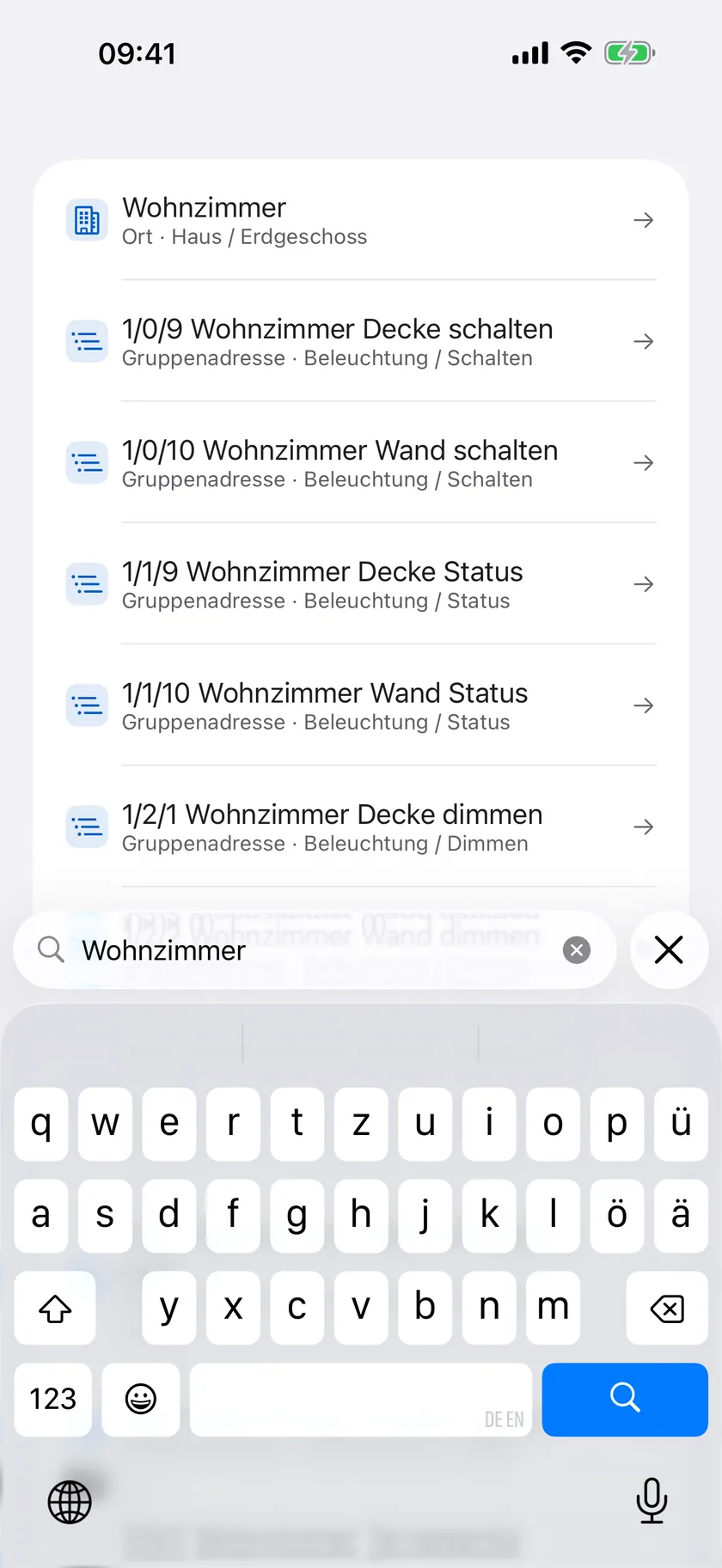

Die Suche reicht über Räume, Geräte und Gruppenadressen. Auf dem Mac öffnest du sie als Palette per Tastatur, auf iPad und iPhone über die Suchtaste. Ein Treffer führt direkt an die passende Stelle im Projekt.
KNX Atlas gliedert die Arbeit in die drei Bereiche Projekt, Bus und Editor. Auf dem Mac ergänzen Menübefehle und Tastaturkürzel die Navigation; auf dem iPhone sind die Bereiche Tabs mit jeweils eigener Navigation.
05
Projektwissen ist noch kein Live-Zustand
Die Projektansicht zeigt die Informationen aus deiner Datei. Sie funktioniert deshalb auch ohne Verbindung zur KNX-Anlage – im Büro, im Zug oder vor dem Termin beim Kunden.
Ein in der Datei vorhandenes Gerät ist nicht automatisch am Bus erreichbar, und ein eingetragener Parameter belegt nicht, dass genau diese Einstellung im Gerät geladen ist. Für Live-Telegramme, Gruppenwerte, Erreichbarkeit und den Vergleich mit dem Gerät gibt es die Buswerkzeuge.
Häufige Fragen
Woher bekomme ich die Projektdatei meiner Anlage?
Du brauchst die .knxproj-Datei, die aus dem ETS-Projekt deiner Anlage exportiert wurde. Falls sie dir nicht vorliegt, frag den Integrator oder Betrieb, der die Anlage betreut. Bei einer passwortgeschützten Datei brauchst du zusätzlich das Projektpasswort.
Kann ich ein Projekt außerhalb des Gebäudes ansehen?
Ja. Topologie, Gebäude, Geräte, Parameter und Verknüpfungen stammen aus der gespeicherten Projektdatei und sind ohne Verbindung zur Anlage verfügbar. Aktuelle Telegramme und Gruppenwerte gibt es nur mit einer Busverbindung.
Zeigt die Projektansicht die Einstellungen im Gerät?
Sie zeigt die Einstellungen aus der geöffneten Datei. Diese können vom tatsächlichen Zustand abweichen, etwa wenn später mit einem anderen Projektstand gearbeitet wurde. Mit „Mit Gerät vergleichen …“ liest KNX Atlas ein Gerät zurück und vergleicht es mit dem Projekt.
